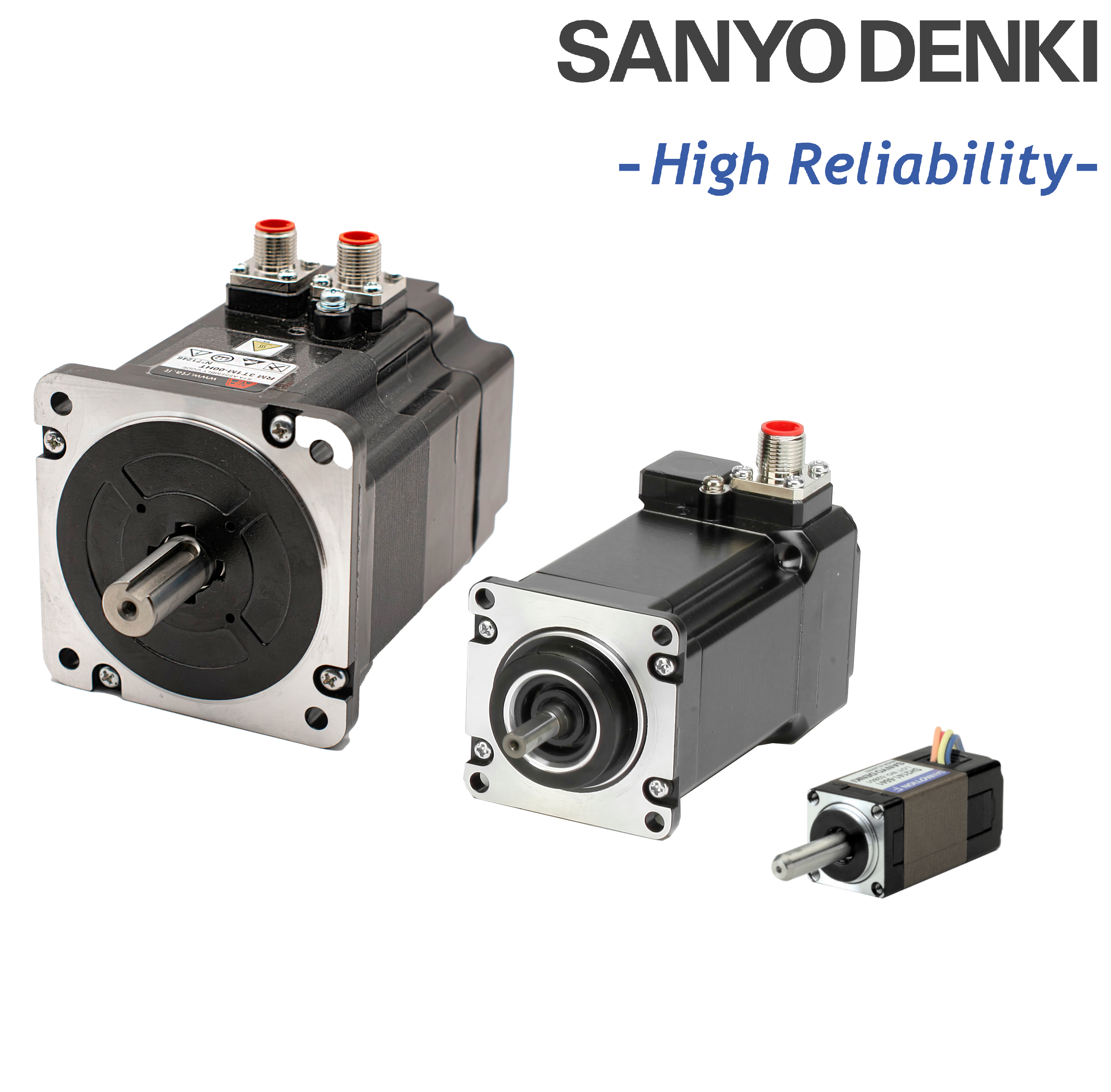

Motores paso a paso

Fabricados en colaboración con SANYO DENKI, los motores paso a paso R.T.A. para aplicaciones industriales de alta precisión -bridas de 14 mm a 106,4 mm y par de hasta 2.460 Ncm- garantizan la máxima fiabilidad, repetibilidad y una sencilla integración en sus máquinas.

Todos los modelos de alta calidad han sido seleccionados para un acoplamiento óptimo con los drivers R.T.A., siempre disponibles en stock para minimizar los tiempos de inactividad de la planta.

Una gama de más de 200 modelos de motores paso a paso de alto rendimiento, capaces de satisfacer necesidades que van desde aplicaciones compactas hasta aquellas de servicio pesado.

Versiones disponibles con
▢ Encoder
▢ Doble eje
▢ Freno

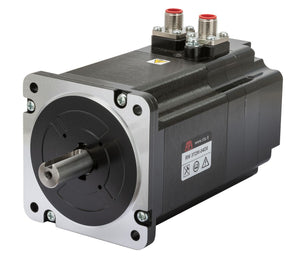

Con Conector

Codice	Flangia	Flangia	Coppia Tenuta	Lunghezza	Corrente	Induttanza	Protezione IP	Versione con encoder	Versione con bialbero	Tipologia connettore
RH 1S0M	NEMA 17	42 mm	29 Nm	33 mm	1 A	7.0	IP40			JST
RH 1S1M	NEMA 17	42 mm	43 Ncm	39 mm	1 A	9.6	IP40			JST
RH 1S1H	NEMA 17	42 mm	43 Ncm	39 mm	2 Amperios	2.4	IP40			JST
RH 1S2M	NEMA 17	42 mm	56 Ncm	48 mm	1 A	12.5	IP40			JST
RH 1S2H	NEMA 17	42 mm	56 Ncm	48 mm	2,3 A	2.2	IP40			JST
RH 1S3M	NEMA 17	42 mm	80 Ncm	59,5 mm	1 A	16	IP40			JST
RH 1S3H	NEMA 17	42 mm	80 Ncm	59,5 mm	2,3 A	3.0	IP40			JST
HR 2S1M	NEMA 23	56 mm	140 Ncm	53,8 mm	4 Amperios	1.5	IP40			JST
RM 2R2M	NEMA 23	56 mm	165 Ncm	102 mm	4 Amperios	2.2	IP40	--	--	M12
HR 2S2M	NEMA 23	56 mm	235 Ncm	75,8 mm	4 Amperios	2.4	IP40			JST
RM 3R1M	NEMA 34	86 mm	360 Ncm	89,5 mm	4 Amperios	3.7	IP54		--	M12
RM 3R2M	NEMA 34	86 mm	700 Ncm	120 mm	4 Amperios	6.4	IP54		--	M12
RM 3R3M	NEMA 34	86 mm	920 Ncm	150 mm	4 Amperios	7.9	IP54		--	M12
103-H5205-5040	NEMA 17	42 mm	23 Ncm	39 mm	0,9 Amperios	78	--	--	--	JST
103-H5205-0351	NEMA 17	42 mm	25 Ncm	33 mm	1 A	3.3	--	--		JST
103-H5205-4240	NEMA 17	42 mm	26,5 Ncm	33 mm	1 A	6.5	--	--		JST
103-H5208-0483	NEMA 17	42 mm	42 Nm	39 mm	0,9 Amperios	3.4	--	--	--	JST
103-H5210-4240	NEMA 17	42 mm	51 Ncm	48 mm	1 A	9.5	--	--	--	JST
103-H5210-4541	NEMA 17	42 mm	51 Ncm	48 mm	2 Amperios	2.4	--			JST
103-H5212-4640	NEMA 17	42 mm	65 Ncm	59,5 mm	2 Amperios	3.0	--			JST
103-H7822-0740	NEMA 24	60 mm	170 Ncm	53,8 mm	2,2 A	1.38	--	--	--	JST
103-H7823-0740	NEMA 24	60 mm	300 Ncm	85,8 mm	2,2 A	2.4	--	--	--	JST
103-H7823-1740	NEMA 24	60 mm	300 Ncm	85,8 mm	4 Amperios	2.4	--			JST
103-H7826-1642	NEMA 24	60 mm	380 Ncm	103,8 mm	6,0 A	1.45	--			JST

Codice RH 1S0M

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 29 Nm

Lunghezza 33 mm

Corrente 1 A

Induttanza 7.0

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RH 1S1M

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 43 Ncm

Lunghezza 39 mm

Corrente 1 A

Induttanza 9.6

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RH 1S1H

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 43 Ncm

Lunghezza 39 mm

Corrente 2 Amperios

Induttanza 2.4

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RH 1S2M

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 56 Ncm

Lunghezza 48 mm

Corrente 1 A

Induttanza 12.5

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RH 1S2H

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 56 Ncm

Lunghezza 48 mm

Corrente 2,3 A

Induttanza 2.2

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RH 1S3M

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 80 Ncm

Lunghezza 59,5 mm

Corrente 1 A

Induttanza 16

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RH 1S3H

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 80 Ncm

Lunghezza 59,5 mm

Corrente 2,3 A

Induttanza 3.0

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice HR 2S1M

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 140 Ncm

Lunghezza 53,8 mm

Corrente 4 Amperios

Induttanza 1.5

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RM 2R2M

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 165 Ncm

Lunghezza 102 mm

Corrente 4 Amperios

Induttanza 2.2

Protezione IP IP40

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Tipologia connettore M12

Scheda tecnica

Codice HR 2S2M

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 235 Ncm

Lunghezza 75,8 mm

Corrente 4 Amperios

Induttanza 2.4

Protezione IP IP40

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice RM 3R1M

Flangia NEMA 34

Flangia 86 mm

Coppia Tenuta 360 Ncm

Lunghezza 89,5 mm

Corrente 4 Amperios

Induttanza 3.7

Protezione IP IP54

Versione con encoder ProductDrop

Versione con bialbero Versione con bialbero

Tipologia connettore M12

Scheda tecnica

Codice RM 3R2M

Flangia NEMA 34

Flangia 86 mm

Coppia Tenuta 700 Ncm

Lunghezza 120 mm

Corrente 4 Amperios

Induttanza 6.4

Protezione IP IP54

Versione con encoder ProductDrop

Versione con bialbero Versione con bialbero

Tipologia connettore M12

Scheda tecnica

Codice RM 3R3M

Flangia NEMA 34

Flangia 86 mm

Coppia Tenuta 920 Ncm

Lunghezza 150 mm

Corrente 4 Amperios

Induttanza 7.9

Protezione IP IP54

Versione con encoder ProductDrop

Versione con bialbero Versione con bialbero

Tipologia connettore M12

Scheda tecnica

Codice 103-H5205-5040

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 23 Ncm

Lunghezza 39 mm

Corrente 0,9 Amperios

Induttanza 78

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Tipologia connettore JST

Scheda tecnica

Codice 103-H5205-0351

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 25 Ncm

Lunghezza 33 mm

Corrente 1 A

Induttanza 3.3

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice 103-H5205-4240

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 26,5 Ncm

Lunghezza 33 mm

Corrente 1 A

Induttanza 6.5

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice 103-H5208-0483

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 42 Nm

Lunghezza 39 mm

Corrente 0,9 Amperios

Induttanza 3.4

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Tipologia connettore JST

Scheda tecnica

Codice 103-H5210-4240

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 51 Ncm

Lunghezza 48 mm

Corrente 1 A

Induttanza 9.5

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Tipologia connettore JST

Scheda tecnica

Codice 103-H5210-4541

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 51 Ncm

Lunghezza 48 mm

Corrente 2 Amperios

Induttanza 2.4

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice 103-H5212-4640

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 65 Ncm

Lunghezza 59,5 mm

Corrente 2 Amperios

Induttanza 3.0

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice 103-H7822-0740

Flangia NEMA 24

Flangia 60 mm

Coppia Tenuta 170 Ncm

Lunghezza 53,8 mm

Corrente 2,2 A

Induttanza 1.38

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Tipologia connettore JST

Scheda tecnica

Codice 103-H7823-0740

Flangia NEMA 24

Flangia 60 mm

Coppia Tenuta 300 Ncm

Lunghezza 85,8 mm

Corrente 2,2 A

Induttanza 2.4

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Tipologia connettore JST

Scheda tecnica

Codice 103-H7823-1740

Flangia NEMA 24

Flangia 60 mm

Coppia Tenuta 300 Ncm

Lunghezza 85,8 mm

Corrente 4 Amperios

Induttanza 2.4

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

Codice 103-H7826-1642

Flangia NEMA 24

Flangia 60 mm

Coppia Tenuta 380 Ncm

Lunghezza 103,8 mm

Corrente 6,0 A

Induttanza 1.45

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Tipologia connettore JST

Scheda tecnica

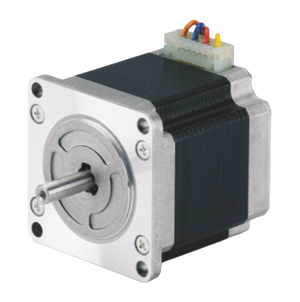

Con hilos salientes

Codice	Flangia	Flangia	Coppia Tenuta	Lunghezza	Corrente	Induttanza	Protezione IP	Versione con encoder	Versione con bialbero	Versione con freno
SH2141-5541	NEMA 6	14 mm	0,65 Ncm	30 mm	0,3 A	4.2	--	--	--	--
SH2281-5271	NEMA 11	28 mm	7 Nm	32 mm	0,7 A	1.0	--			--
SH2285-5271	NEMA 11	28 mm	14,5 Ncm	51,5 mm	0,7 A	1.9	--		--	--
SS2421-5041	NEMA 17	42 mm	8,3 Ncm	11,6 mm	1 A	1.2	--	--	--	--
SS2422-5041	NEMA 17	42 mm	18,6 Ncm	18,6 mm	1 A	2.9	--	--	--	--
103-H6701-0140	No estándar	50 mm	38 Ncm	39,8 mm	0,7 A	6.8	--	--		--
103-H6703-0440	No estándar	50 mm	68 Ncm	51,3 mm	1,4 A	3.2	--	--	--	--
103-H7121-0440	NEMA 23	56 mm	49 Ncm	41,8 mm	1,5 A	1.9	--	--	--	--
103-H7123-5040	NEMA 23	56 mm	85 Ncm	53,8 mm	2 Amperios	3.8	--	--
103-H7123-0140	NEMA 23	56 mm	110 Ncm	53,8 mm	0,7 A	15	--	--	--	--
103-H7123-1749	NEMA 23	56 mm	110 Ncm	53,8 mm	4 Amperios	1.6	--
103-H7123-0440	NEMA 23	56 mm	110 Ncm	53,8 mm	1,5 A	3.8	--	--	--	--
103-H7123-0740	NEMA 23	56 mm	110 Ncm	53,8 mm	2,2 A	1.6	--	--
103-H7126-0140	NEMA 23	56 mm	165 Ncm	75,8 mm	0,75 A	19	--	--	--	--
103-H7126-0740	NEMA 23	56 mm	165 Ncm	75,8 mm	2,2 A	2.2	--	--
103-H7126-1740	NEMA 23	56 mm	165 Ncm	75,8 mm	4 Amperios	2.2	--
103-H7126-6640	NEMA 23	56 mm	165 Ncm	75,8 mm	5,6 A	0.85	IP43	--		--
103-H7128-5740	NEMA 23	56 mm	200 Ncm	94,8 mm	2 Amperios	10.4	--	--		--
103-H8221-6241	NEMA 34	85,8 mm	300 Ncm	62 mm	6,0 A	1.65	--	--	--	--
103-H8221-6211	NEMA 34	85,8 mm	300 Ncm	62 mm	6,0 A	1.65	--	--	--	--
103-H8222-6340	NEMA 34	85,8 mm	560 Ncm	92,2 mm	6,0 A	2.7	--	--	--	--
103-H8223-6540	NEMA 34	85,8 mm	560 Ncm	92,2 mm	6,0 A	1.4	--	--	--	--
103-H8222-6310	NEMA 34	85,8 mm	790 Ncm	125,9 mm	9 amperios	2.7	--	--	--	--
103-H8223-6510	NEMA 34	85,8 mm	790 Ncm	125,9 mm	9 amperios	1.4	--	--	--	--
SM2861-5055	NEMA 34	85,5 mm	360 Ncm	66 mm	2 Amperios	15	--
SM2861-5255	NEMA 34	85,5 mm	360 Ncm	66 mm	6,0 A	1.7	--	--	--	--
SM2862-5055	NEMA 34	85,5 mm	700 Ncm	96,5 mm	2 Amperios	25	--	--	--	--
SM2862-5155	NEMA 34	85,5 mm	700 Ncm	96,5 mm	4 Amperios	6.4	--	--
SM2862-5255	NEMA 34	85,5 mm	700 Ncm	96,5 mm	6,0 A	2.8	--	--	--	--
SM2863-5155	NEMA 34	85,5 mm	920 Ncm	127 mm	4 Amperios	7.9	--			--
SM2863-5255	NEMA 34	85,5 mm	920 Ncm	127 mm	6,0 A	3.8	--			--
103-H89222-6341	NEMA 42	106,4 mm	1620 Ncm	163 mm	6,0 A	5.4	IP43	--	--	--
103-H89222-6541	NEMA 42	106,4 mm	1620 Ncm	163 mm	10 Amperios	1.9	IP43	--	--	--
103-H89223-6641	NEMA 42	106,4 mm	2460 Ncm	221 mm	6,0 A	2.0	IP43	--		--
103-H89223-6341	NEMA 42	106,4 mm	2460 Ncm	221 mm	6,0 A	8.0	IP43	--		--

Codice SH2141-5541

Flangia NEMA 6

Flangia 14 mm

Coppia Tenuta 0,65 Ncm

Lunghezza 30 mm

Corrente 0,3 A

Induttanza 4.2

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice SH2281-5271

Flangia NEMA 11

Flangia 28 mm

Coppia Tenuta 7 Nm

Lunghezza 32 mm

Corrente 0,7 A

Induttanza 1.0

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

Codice SH2285-5271

Flangia NEMA 11

Flangia 28 mm

Coppia Tenuta 14,5 Ncm

Lunghezza 51,5 mm

Corrente 0,7 A

Induttanza 1.9

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice SS2421-5041

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 8,3 Ncm

Lunghezza 11,6 mm

Corrente 1 A

Induttanza 1.2

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice SS2422-5041

Flangia NEMA 17

Flangia 42 mm

Coppia Tenuta 18,6 Ncm

Lunghezza 18,6 mm

Corrente 1 A

Induttanza 2.9

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H6701-0140

Flangia No estándar

Flangia 50 mm

Coppia Tenuta 38 Ncm

Lunghezza 39,8 mm

Corrente 0,7 A

Induttanza 6.8

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H6703-0440

Flangia No estándar

Flangia 50 mm

Coppia Tenuta 68 Ncm

Lunghezza 51,3 mm

Corrente 1,4 A

Induttanza 3.2

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H7121-0440

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 49 Ncm

Lunghezza 41,8 mm

Corrente 1,5 A

Induttanza 1.9

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H7123-5040

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 85 Ncm

Lunghezza 53,8 mm

Corrente 2 Amperios

Induttanza 3.8

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno ProductDrop

Scheda tecnica

Codice 103-H7123-0140

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 110 Ncm

Lunghezza 53,8 mm

Corrente 0,7 A

Induttanza 15

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H7123-1749

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 110 Ncm

Lunghezza 53,8 mm

Corrente 4 Amperios

Induttanza 1.6

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Versione con freno ProductDrop

Scheda tecnica

Codice 103-H7123-0440

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 110 Ncm

Lunghezza 53,8 mm

Corrente 1,5 A

Induttanza 3.8

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H7123-0740

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 110 Ncm

Lunghezza 53,8 mm

Corrente 2,2 A

Induttanza 1.6

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno ProductDrop

Scheda tecnica

Codice 103-H7126-0140

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 165 Ncm

Lunghezza 75,8 mm

Corrente 0,75 A

Induttanza 19

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H7126-0740

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 165 Ncm

Lunghezza 75,8 mm

Corrente 2,2 A

Induttanza 2.2

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno ProductDrop

Scheda tecnica

Codice 103-H7126-1740

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 165 Ncm

Lunghezza 75,8 mm

Corrente 4 Amperios

Induttanza 2.2

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Versione con freno ProductDrop

Scheda tecnica

Codice 103-H7126-6640

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 165 Ncm

Lunghezza 75,8 mm

Corrente 5,6 A

Induttanza 0.85

Protezione IP IP43

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H7128-5740

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 200 Ncm

Lunghezza 94,8 mm

Corrente 2 Amperios

Induttanza 10.4

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H8221-6241

Flangia NEMA 34

Flangia 85,8 mm

Coppia Tenuta 300 Ncm

Lunghezza 62 mm

Corrente 6,0 A

Induttanza 1.65

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H8221-6211

Flangia NEMA 34

Flangia 85,8 mm

Coppia Tenuta 300 Ncm

Lunghezza 62 mm

Corrente 6,0 A

Induttanza 1.65

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H8222-6340

Flangia NEMA 34

Flangia 85,8 mm

Coppia Tenuta 560 Ncm

Lunghezza 92,2 mm

Corrente 6,0 A

Induttanza 2.7

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H8223-6540

Flangia NEMA 34

Flangia 85,8 mm

Coppia Tenuta 560 Ncm

Lunghezza 92,2 mm

Corrente 6,0 A

Induttanza 1.4

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H8222-6310

Flangia NEMA 34

Flangia 85,8 mm

Coppia Tenuta 790 Ncm

Lunghezza 125,9 mm

Corrente 9 amperios

Induttanza 2.7

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H8223-6510

Flangia NEMA 34

Flangia 85,8 mm

Coppia Tenuta 790 Ncm

Lunghezza 125,9 mm

Corrente 9 amperios

Induttanza 1.4

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice SM2861-5055

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 360 Ncm

Lunghezza 66 mm

Corrente 2 Amperios

Induttanza 15

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Versione con freno ProductDrop

Scheda tecnica

Codice SM2861-5255

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 360 Ncm

Lunghezza 66 mm

Corrente 6,0 A

Induttanza 1.7

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice SM2862-5055

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 700 Ncm

Lunghezza 96,5 mm

Corrente 2 Amperios

Induttanza 25

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice SM2862-5155

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 700 Ncm

Lunghezza 96,5 mm

Corrente 4 Amperios

Induttanza 6.4

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno ProductDrop

Scheda tecnica

Codice SM2862-5255

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 700 Ncm

Lunghezza 96,5 mm

Corrente 6,0 A

Induttanza 2.8

Protezione IP Protezione ip

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice SM2863-5155

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 920 Ncm

Lunghezza 127 mm

Corrente 4 Amperios

Induttanza 7.9

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

Codice SM2863-5255

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 920 Ncm

Lunghezza 127 mm

Corrente 6,0 A

Induttanza 3.8

Protezione IP Protezione ip

Versione con encoder ProductDrop

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H89222-6341

Flangia NEMA 42

Flangia 106,4 mm

Coppia Tenuta 1620 Ncm

Lunghezza 163 mm

Corrente 6,0 A

Induttanza 5.4

Protezione IP IP43

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H89222-6541

Flangia NEMA 42

Flangia 106,4 mm

Coppia Tenuta 1620 Ncm

Lunghezza 163 mm

Corrente 10 Amperios

Induttanza 1.9

Protezione IP IP43

Versione con encoder Versione con encoder

Versione con bialbero Versione con bialbero

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H89223-6641

Flangia NEMA 42

Flangia 106,4 mm

Coppia Tenuta 2460 Ncm

Lunghezza 221 mm

Corrente 6,0 A

Induttanza 2.0

Protezione IP IP43

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

Codice 103-H89223-6341

Flangia NEMA 42

Flangia 106,4 mm

Coppia Tenuta 2460 Ncm

Lunghezza 221 mm

Corrente 6,0 A

Induttanza 8.0

Protezione IP IP43

Versione con encoder Versione con encoder

Versione con bialbero ProductDrop

Versione con freno Versione con freno

Scheda tecnica

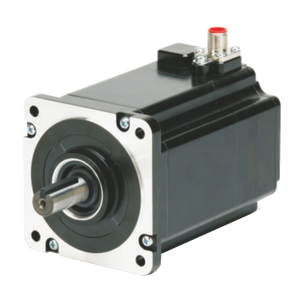

IP65 e IP65 TOTAL

Codice	Flangia	Flangia	Coppia Tenuta	Lunghezza	Corrente	Induttanza	Protezione IP	Versione con encoder
SP2563-5000	NEMA 23	56 mm	100 Ncm	80 mm	1 A	29	IP65	--
SP2563-5200	NEMA 23	56 mm	100 Ncm	80 mm	3 Amperios	3.4	IP65	--
SP2566-5000	NEMA 23	56 mm	170 Ncm	102 mm	1 A	35.4	IP65	--
SP2566-50SX00	NEMA 23	56 mm	170 Ncm	102 mm	1 A	35.4	IP65 completo	--
SP2566-5200	NEMA 23	56 mm	170 Ncm	102 mm	3 Amperios	4.4	IP65	--
SP2566-52SX00	NEMA 23	56 mm	170 Ncm	102 mm	3 Amperios	4.4	IP65 completo	--
SP2861-51SX01	NEMA 34	85,5 mm	360 Ncm	89,5 mm	4 Amperios	3.7	IP65 completo	--
SP2862-5100	NEMA 34	85,5 mm	700 Ncm	120 mm	4 Amperios	6.4	IP65	--
SP2862-51SX01	NEMA 34	85,5 mm	700 Ncm	120 mm	4 Amperios	6.4	IP65 completo	--
SP2863-5100	NEMA 34	85,5 mm	900 Ncm	150 mm	4 Amperios	7.9	IP65	--
SP2863-51SX01	NEMA 34	85,5 mm	900 Ncm	150 mm	4 Amperios	7.9	IP65 completo	--

Codice SP2563-5000

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 100 Ncm

Lunghezza 80 mm

Corrente 1 A

Induttanza 29

Protezione IP IP65

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2563-5200

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 100 Ncm

Lunghezza 80 mm

Corrente 3 Amperios

Induttanza 3.4

Protezione IP IP65

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2566-5000

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 170 Ncm

Lunghezza 102 mm

Corrente 1 A

Induttanza 35.4

Protezione IP IP65

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2566-50SX00

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 170 Ncm

Lunghezza 102 mm

Corrente 1 A

Induttanza 35.4

Protezione IP IP65 completo

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2566-5200

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 170 Ncm

Lunghezza 102 mm

Corrente 3 Amperios

Induttanza 4.4

Protezione IP IP65

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2566-52SX00

Flangia NEMA 23

Flangia 56 mm

Coppia Tenuta 170 Ncm

Lunghezza 102 mm

Corrente 3 Amperios

Induttanza 4.4

Protezione IP IP65 completo

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2861-51SX01

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 360 Ncm

Lunghezza 89,5 mm

Corrente 4 Amperios

Induttanza 3.7

Protezione IP IP65 completo

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2862-5100

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 700 Ncm

Lunghezza 120 mm

Corrente 4 Amperios

Induttanza 6.4

Protezione IP IP65

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2862-51SX01

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 700 Ncm

Lunghezza 120 mm

Corrente 4 Amperios

Induttanza 6.4

Protezione IP IP65 completo

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2863-5100

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 900 Ncm

Lunghezza 150 mm

Corrente 4 Amperios

Induttanza 7.9

Protezione IP IP65

Versione con encoder Versione con encoder

Scheda tecnica

Codice SP2863-51SX01

Flangia NEMA 34

Flangia 85,5 mm

Coppia Tenuta 900 Ncm

Lunghezza 150 mm

Corrente 4 Amperios

Induttanza 7.9

Protezione IP IP65 completo

Versione con encoder Versione con encoder

Scheda tecnica

Motores paso a paso

Con Conector (24)

Con hilos salientes (35)

IP65 e IP65 TOTAL (11)

Con Conector

Con hilos salientes

IP65 e IP65 TOTAL

Motores paso a paso

Con Conector (24)

Con hilos salientes (35)

IP65 e IP65 TOTAL (11)

Con Conector

Con hilos salientes

IP65 e IP65 TOTAL

Richiedi Preventivo
