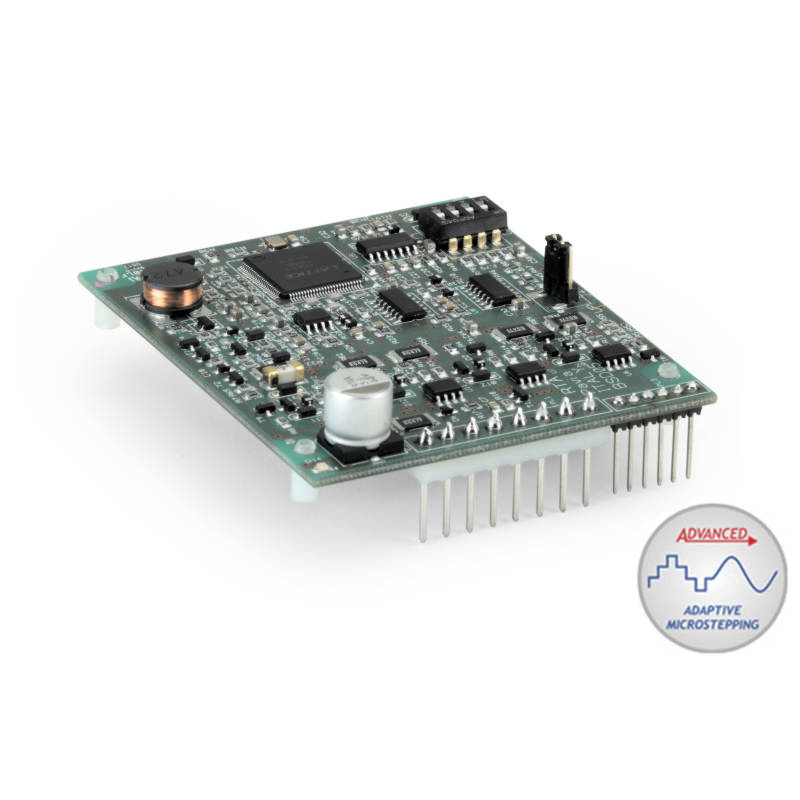

Azionamento open-frame BSD 02.S ( ADVANCED )
( 24 - 48 VDC 0.7 - 2.2 Amp ) con terminali a saldare

Introduzione

► Nuova serie di azionamenti per motori passo-passo di tipo bipolare microstep specificamente sviluppata per motori passo-passo di taglia medio-piccola.
► Design molto compatto e ottimizzato per ridurre ingombri e costi, unito alla tecnologia Adaptive Microstepping per garantire bassa rumorosità acustica e vibrazioni.
► Target: soluzioni di motion control semplici ed efficaci ove occorrono bassa potenza, alta precisione, morbidezza di movimento e bassa rumorosità acustica.
► Ideale per la sostituzione di circuiti integrati e driver di bassa potenza autocostruiti. La scelta perfetta per piccoli sistemi di taglio, stampanti 3D e tutte le tipologie di machine compatte.

HIGHLIGHTS


► Full digital microstepping drive.
► Adaptive microstepping fino a 3.200 passi/giro.
► Gestione intelligente del profilo di corrente che consente di ottenere ottimi risultati in termini di morbidezza di movimento, bassa rumorosità e vibrazioni.
► Sistema efficiente e di semplice configurazione progettato per una facile saldatura e integrazione su circuiti stampati progettati e realizzati dal cliente.
► Sistema di controllo altamente evoluto, capace tuttavia di preservare la tradizionale semplicità d'uso degli azionamenti R.T.A.

Caratteristiche Tecniche

► Versione: scheda open-frame formato 78 x 68 x 27 mm, dotata di terminali a saldare.
► Range tensione di alimentazione: 24-48 VDC.
► Range di corrente: 0,7-2,2 Amp. Impostazione di 4 valori intermedi mediante dip-switch.
► Microstepping: 400, 800, 1.600, 3.200 impulsi/giro. Impostazione mediante dip- switch.
► Gestione del profilo di corrente impostabile mediante dip-switch.
► Riduzione automatica di corrente a motore fermo.
► Protezioni:
- Protezione di minima tensione.
- Protezione contro il corto circuito alle uscite motore.
► Evoluto sistema di smorzamento per il massimo controllo di rumorosità e vibrazioni.
► Garanzia: 24 mesi.
