Introduzione

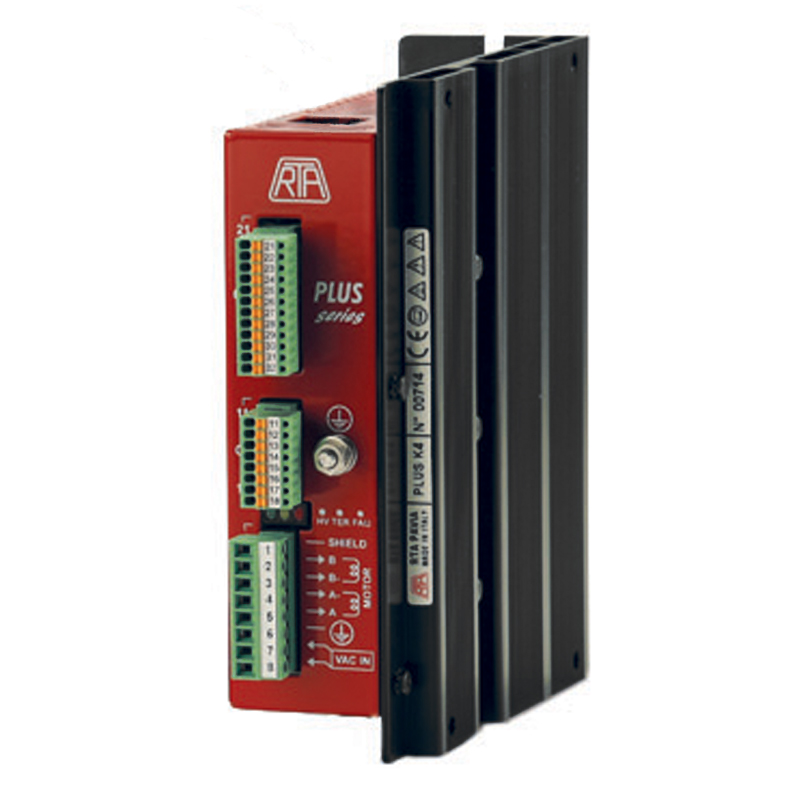

► Serie di azionamenti per motori passo-passo tipo bipolare ministep, dotati di un programmatore di moto integrato utilizzabile in due modi:
- come interfaccia di comunicazione, tramite linea seriale RS485, con il sistema di controllo centrale
- come unità intelligente autosufficiente.
► Sistema compatto, dotato di una gamma completa di istruzioni ottimizzate per le applicazioni di motion control più impegnative.
► Target: applicazioni a media potenza ove sia necessaria un’alimentazione in AC e l'utilizzo di un programmatore di percorso.

HIGHLIGHTS

► Funzionamento ministep fino a 4.000 passi/giro.
► Comunicazione tramite linea seriale RS485.
► Programmatore di moto integrato che consente di collegare fino a 48 azionamenti su un'unica linea seriale.
► Non necessita di ventilatori esterni: soluzione ideale sia per realizzazioni in un quadro elettrico unico, sia per impianti con elettronica distribuita.

Caratteristiche Tecniche

► Versione: in scatola metallica formato 152 x 129 x 46 mm, dotata di connettori a vite estraibili.
► Range tensione di alimentazione: 55-100 VAC.
► Range di corrente: 3,4-6 Amp. Impostazione di 4 valori intermedi mediante linea seriale.
► Microstepping: 400, 800, 1.600, 3.200 e 500, 1.000, 2.000, 4.000 passi /giro. Impostazione mediante linea seriale.
► Riduzione automatica di corrente a motore fermo.
► Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
► Circuito elettronico di smorzamento per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Ingressi opto-isolati.
► Non necessita di ventilazione forzata.
► Garanzia: 24 mesi.

CARATTERISTICHE DEL PROGRAMMATORE DI MOTO

► Comunicazione tramite linea seriale RS485; fino a 48 azionamenti possono essere collegati su un’unica linea seriale. Possibilità di inviare la stessa istruzione a tutti gli azionamenti contemporaneamente (modo broadcast).
► Vari tipi di istruzioni disponibili, come per esempio: percorso index _rampa, run_rampa, index_start-stop, restart azione interrotta e di ricerca zero. Lo spazio percorso può essere programmato in modalità assoluta o relativa (lineare o circolare).
► Percorsi index fino a ± 8.338.607 passi in modalità relativa o assoluta, con velocità impostabili fra 1 e 24.000 Hz in risoluzione standard e in alta risoluzione, tempi di rampa impostabili fra 16 to 1440 msec.
► Disponibilità di istruzioni accessorie atte a costruire programmi di moto, quali ad esempio: salto condizionato, temporizzazione, interruzione e completamento programma, gestione I/O, LOOP di istruzioni.
► Possibilità di comandare l’esecuzione di 16 programmi di moto, precedentemente memorizzati, tramite ingressi hardware con conseguente possibilità di utilizzo dell’azionamento come sistema stand-alone ovvero senza la connessione seriale.
► 11 ingressi e 6 uscite opto-isolate di cui 3 ingressi e 4 uscite liberamente programmabili.
► Memoria di 128 istruzioni mantenuta anche ad azionamento spento e di 3 istruzioni di run time.
► Disponibilità di una utilità operante in ambiente Windows® per facilitare lo sviluppo dei programmi di moto da parte dell’utente.
► Memorizzazione e segnalazione di intervento dei circuiti di protezione.
