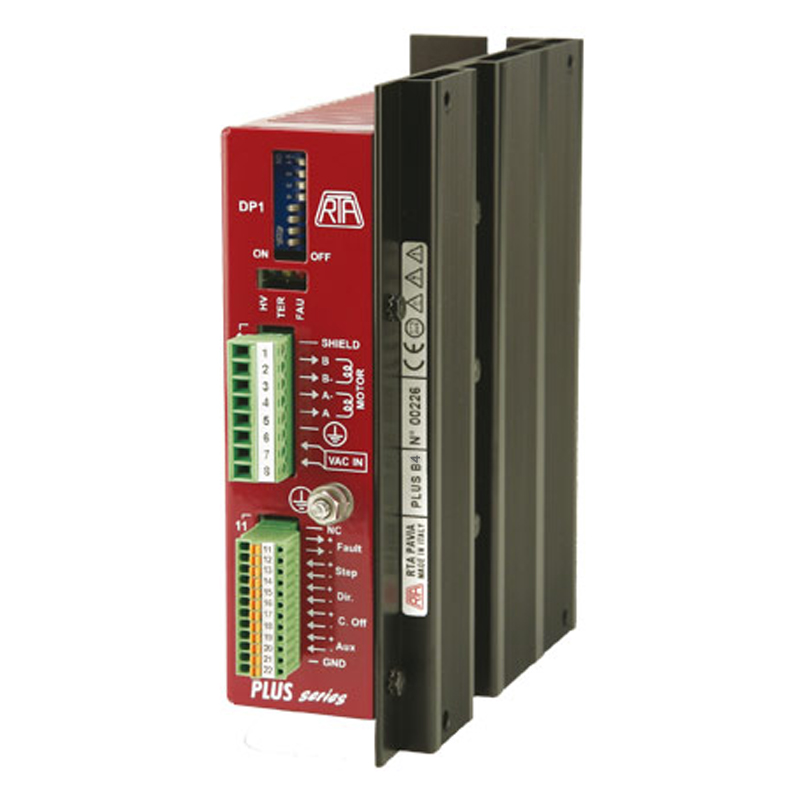

Azionamento R.T.A. boxed PLUS B4
( 55 - 100 VAC 1.9 - 6.0 Amp ) con Connettori Plug_in

Introduzione

► Serie di azionamenti con interfaccia Step e Direzione di tipo bipolare ministep adatta al pilotaggio di motori passo-passo a due fasi con quattro, sei o otto fili uscenti e basata sulle seguenti versioni:
- PLUS A3 e PLUS A4: alimentazione mediante tensione continua (39-140 VDC)
- PLUS B3, PLUS B4 e PLUS B7: alimentazione mediante tensione alternata (28-100 VAC)
► Sistema compatto, efficiente e di semplice configurazione progettato per un facile montaggio all'interno di un quadro elettrico metallico atto al fissaggio a parete.
► Target: applicazioni a potenza media e medio-alta in cui occorrono significative performance dinamiche, alta affidabilità, bassa rumorosità acustica e ridotte vibrazioni meccaniche.

HIGHLIGHTS


► Funzionamento ministep fino a 4.000 passi/giro.
► Circuito elettronico di smorzamento delle risonanze per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Non necessita di ventilatori esterni: soluzione ideale sia per realizzazioni in un quadro elettrico unico, sia per impianti con elettronica distribuita.
► Possibilità di funzionamento con oscillatore interno con range di velocità da 14 a 450 rpm, impostabile mediante dip-switch.

Caratteristiche Tecniche

► Versione: in scatola metallica formato 152 x 129 x 46 mm, dotata di connettori a vite estraibili.
► Range tensione di alimentazione: 55 - 100 VAC.
► Range di corrente: 2,4-8 Amp. Impostazione di 8 valori intermedi mediante dip-switch.
► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 e 4.000 impulsi/giro. Impostazione mediante dip- switch.
► Riduzione automatica di corrente a motore fermo.
► Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
► Ingressi opto-isolati compatibili con comando differenziale.
► Possibilità di interruzione della corrente del motore mediante comando logico esterno.
► Sistema CHOPPER con stadio finale MOSFET ad elevato rendimento.
► Possibilità di funzionamento con oscillatore interno con range di velocità da 14 a 450 rpm, impostabile mediante dip-switch.
► memorizzazione e segnalazione di intervento dei circuiti di protezione.
► Garanzia: 24 mesi.
