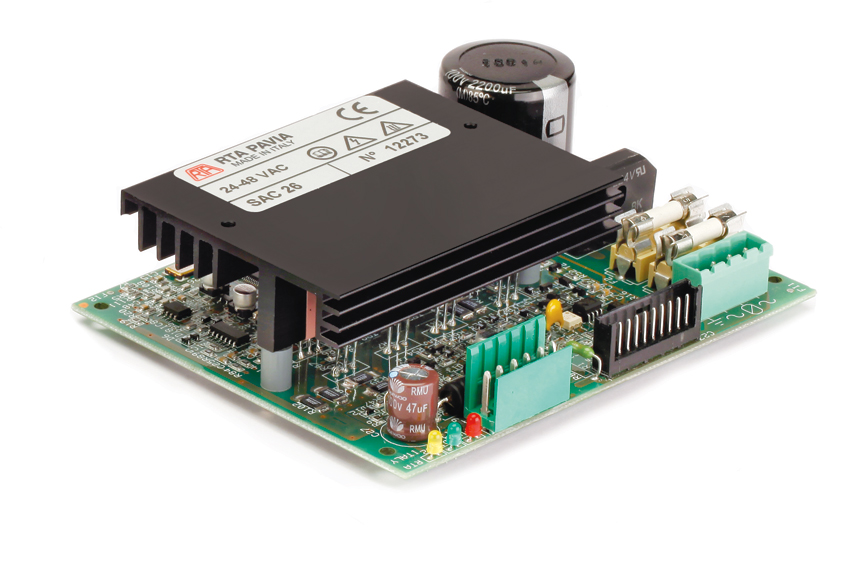

Azionamento open-frame SAC 25
( 24 - 50 VAC 1.7 - 3.0 Amp ) con Connettori AMP

Introduzione

► Serie di azionamenti chopper di tipo bipolare adatta al pilotaggio di motori passo-passo di medio-bassa potenza a due fasi con quattro, sei, otto fili uscenti.
► Sistema compatto, efficiente e di semplice configurazione progettato per un facile montaggio all'interno di un quadro elettrico metallico.
► Ideale per applicazioni stand-alone essendo dotato di alimentatore (AC input).
► Target: applicazioni a potenza media e medio-bassa in cui non siano necessari particolari interventi di configurazione ed ove occorrono alta affidabilità, bassa rumorosità acustica e ridotte vibrazioni meccaniche.

HIGHLIGHTS


► Funzionamento ministep fino a 4.000 passi/giro.
► Circuito elettronico di smorzamento delle risonanze per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Connettori separati per i segnali logici e per i collegamenti di potenza.
► Segnali di ingresso e uscita optoisolati e differenziali che facilitano l’interfacciamento con i più usati sistemi di controllo e garantiscono un'alta immunità al rumore.

Caratteristiche Tecniche

► Versione: scheda open-frame formato 101 x 125 x 35 mm, dotata di connettori ad estrazione AMP.
► Range tensione di alimentazione: 24-50 VAC.
► Range di corrente: 1,7-3 Amp. Impostazione di 4 valori intermedi mediante dip-switch.
► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 e 4.000 impulsi/giro. Impostazione mediante dip- switch.
► Riduzione automatica di corrente a motore fermo.
► Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
► Ingressi opto-isolati compatibili con comando differenziale.
► Possibilità di interruzione della corrente del motore mediante comando logico esterno.
► Funzionamento con unica alimentazione esterna in alternata.
► Sistema CHOPPER con stadio finale MOSFET ad elevato rendimento.
► Circuito elettronico di smorzamento per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Garanzia: 24 mesi.
