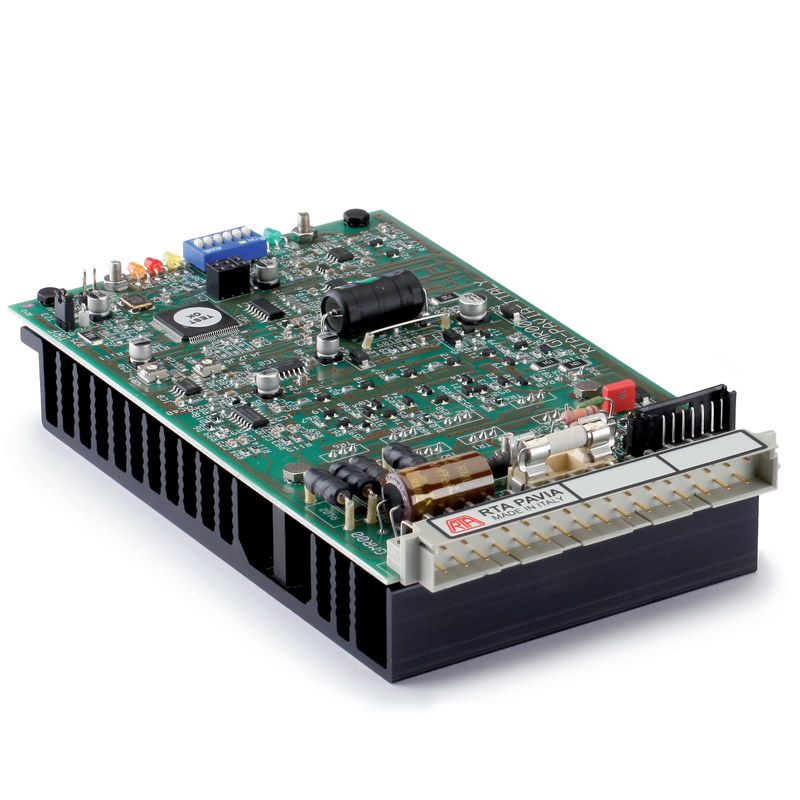

Azionamento open-frame GMH 07 ( EUROCARD )
( 55 - 85 VDC 7.0 - 12.0 Amp )

Introduzione

► Serie di azionamenti chopper di tipo bipolare realizzata con la nuova tecnologia SMD su schede formato EUROCARD semplice (100x160 mm.)
► Sistema perfettamente compatibile con la serie precedente (realizzata con tecnologia PTH), dotato di connettore DIN 41612 a 32 poli e progettato in funzione di un montaggio all'interno di un cestello RACK completo di motherboard.
► Target: applicazioni multiasse e ove venga richiesta retrocompatibiltà col passato.

HIGHLIGHTS


► Retrocompatibilità meccanica, elettrica e applicativa con la serie precedente.
► Circuito elettronico di smorzamento delle risonanze per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Segnali di ingresso e uscita standardizzati che facilitano l'interfacciamento con i più usati sistemi di controllo.
► Particolare attenzione dedicata all'ottenimento di un alto rendimento e basse perdite sia della scheda che del motore, limitando la necessità di una ventilazione forzata.

Caratteristiche Tecniche

► Versione: scheda open-frame formato 100 x 160 x 45 mm.
► Range tensione di alimentazione: 55-85 VDC.
► Range di corrente: 7-12 Amp. Impostazione di 4 valori intermedi mediante dip-switch.
► Microstepping: 400, 500, 800, 1000, 1600, 2000, 3200, 4000 impulsi/giro. Impostazione mediante dip- switch.
► Riduzione automatica di corrente a motore fermo.
► Possibilità di annullamento della corrente del motore mediante comando logico esterno.
► Protezioni:
- Protezione di minima e massima tensione.
- Protezione contro il corto circuito alle uscite motore.
- Protezione termica.
► Funzionamento con unica alimentazione esterna.
► Smorzamento elettronico delle risonanze.
► Due circuiti elettronici separati per un’ulteriore riduzione della rumorosità acustica e delle vibrazioni a bassa e media velocità.
► Garanzia: 24 mesi.
