Azionamento open-frame HGD 05
( 24 - 75 VDC 2.25 - 6.0 Amp )

Introduzione

► Serie di azionamenti chopper di tipo bipolare adatta al pilotaggio di motori passo-passo di medio-piccola potenza a due fasi con quattro, sei, otto fili uscenti.
► Sistema altamente compatto (70x70x25 mm.), efficiente e di semplice configurazione progettato per una facile saldatura e integrazione su circuiti stampati progettati e realizzati dal cliente.
► Target: applicazioni a potenza media e medio-bassa in cui sia richiesto un netto incremento delle prestazioni di coppia e velocità rispetto ad azionamenti autocostruiti o a circuiti integrati, unito ad un miglioramento di affidabilità e robustezza.

HIGHLIGHTS


► Funzionamento ministep fino a 3.200 passi/giro.
► Terminali a saldare separati per i segnali logici e per i collegamenti di potenza.
► Circuito elettronico di smorzamento delle risonanze per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Segnali di ingresso e uscita standard che facilitano l’interfacciamento con i più usati sistemi di controllo e garantiscono un’alta immunità al rumore.

Caratteristiche Tecniche

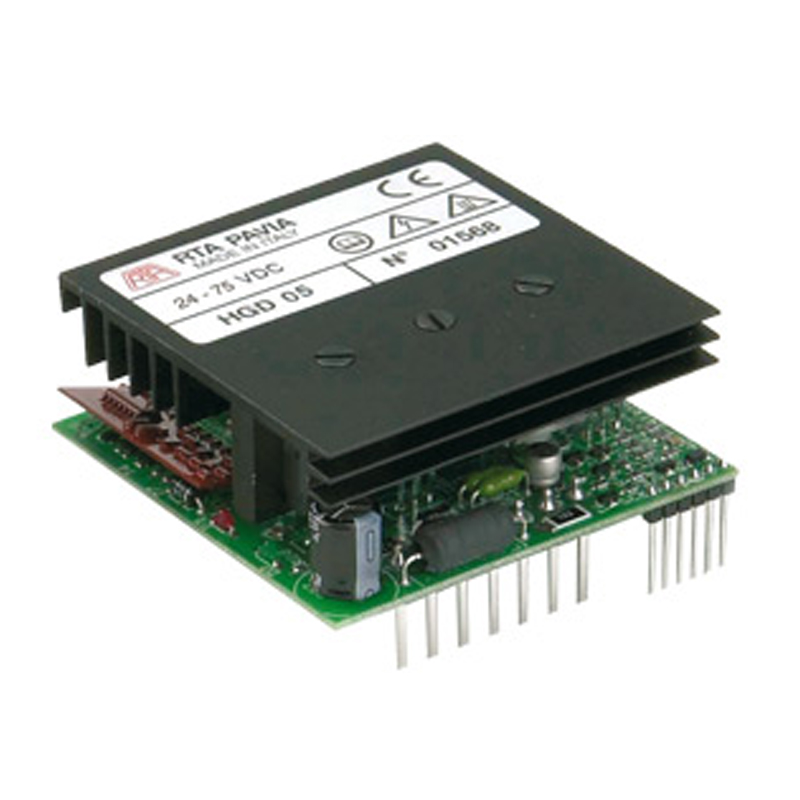

► Versione: scheda open-frame formato 70 x 70 x 25 mm, dotata di terminali a saldare su PCB.
► Range tensione di alimentazione: 24-75 VDC.
► Range di corrente: 2,25-6 Amp. Impostazione di 6 valori intermedi mediante settaggio hardware esterno.
► Microstepping: 400, 800, 1.600, 3.200 impulsi/giro. Impostazione mediante settaggio hardware esterno.
► Riduzione automatica di corrente a motore fermo.
► Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
► Possibilità di interruzione della corrente del motore mediante comando logico esterno.
► Sistema CHOPPER con stadio finale MOSFET ad elevato rendimento.
► Circuito elettronico di smorzamento per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Garanzia: 24 mesi.


ACCOPPIAMENTI CONSIGLIATI AZIONAMENTI MOTORI
